IO数字量隔离驱动模块
点击 ：

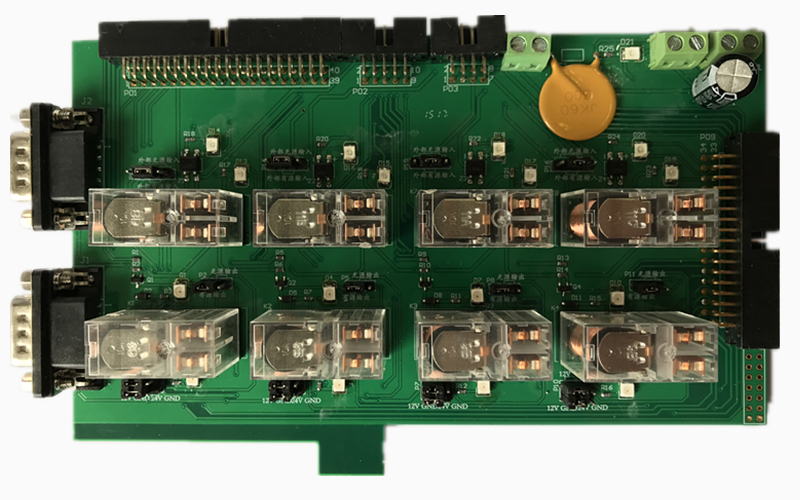

产品型号 rst-IO v1.0
产品简介 rst-IO是IO数字量隔离驱动模块，rst-IO与图像采集卡配合使用，增量型编码器信号通过rst-IO输入到图像采集卡，为图像采集卡图像采集提供行信号；图像采集卡GPIO信号通过rst-IO实现输出、输入信号隔离驱动。
产品特点
l 4路DI信号,可选择“外部无源输入”或“外部有源输入”;
l 4路DO信号,可选择“无源输出”或“有源输出”;
l 1个增量型编码器输入；
l 可结合DALSA图像采集卡进行图像采集系统搭建；
l 可进行编码器信号通断控制；
l 可进行声光报警灯控制；
l DI、DO信号采用信号隔离驱动；
产品用途
作为工业机器视觉系统子模块；可与图像采集卡配套使用，实现图像采集与声光报警控制。
技术参数
| 工作电压 | DC24v |
| 图像采集卡接口1 | 40P 2.54mm间距接口 |
| 图像采集卡接口2 | 26P 1.27mm间距接口 |
| 编码器接口 | DB9接头 |
| 报警灯接口 | DB9接头 |
| 输入接口 | 8P 2.54mm间距接口 |
| 输出接口 | 10P 2.54mm间距接口 |
| 输入 | 4路 隔离，有源/无源 |
| 输出 | 4路 隔离，有源/无源（可接报警灯） |
| 工作温度 | -40~+70℃ |
| 工作湿度 | 5~85％RH |
| 尺寸 | 185 mm（长）x115（宽）mm |
| 防护等级 | IP65 |
