一． 主要功能

• 1通道光电传感器输入处理后延迟产生帧同步脉冲信号并计数，延迟时间和信号脉宽可编程设置；
• 光电编码器输入处理后，当脉冲速率满足要求时（速度检测）输出行同步脉冲信号并计数，脉冲速率上、下限可编程；
• 计算机或者外部输入可下达剔除命令，当光电开关有效时延迟产生剔除控制脉冲信号，延迟时间和信号脉宽可编程设置；
• 计算机或者外部输入可下达报警命令，输出报警脉冲信号，信号脉宽可编程设置；
• 板卡具有2路GPIO输入信号和2路GPIO输出信号；
• 2通道光电传感器输入每个脉冲产生一次幅计数；当幅数与预先设定的比较器相同时，产生后端控制输出信号并计数；

二．主要性能

• 板卡采用直流+5V（本板卡使用）和+12V（给传感器供电）供电，由 PCI 插 槽供电，功耗不大于 2W；
• 满足 PCI 2.3 标准，传输带宽 32 Bit/33 MHz；
• 板卡尺寸：标准 PCI 半长工控卡；
• 操作温度：0℃~+60℃
• 存储温度：-20℃~+70℃
• 相对湿度：≤90%（35℃）

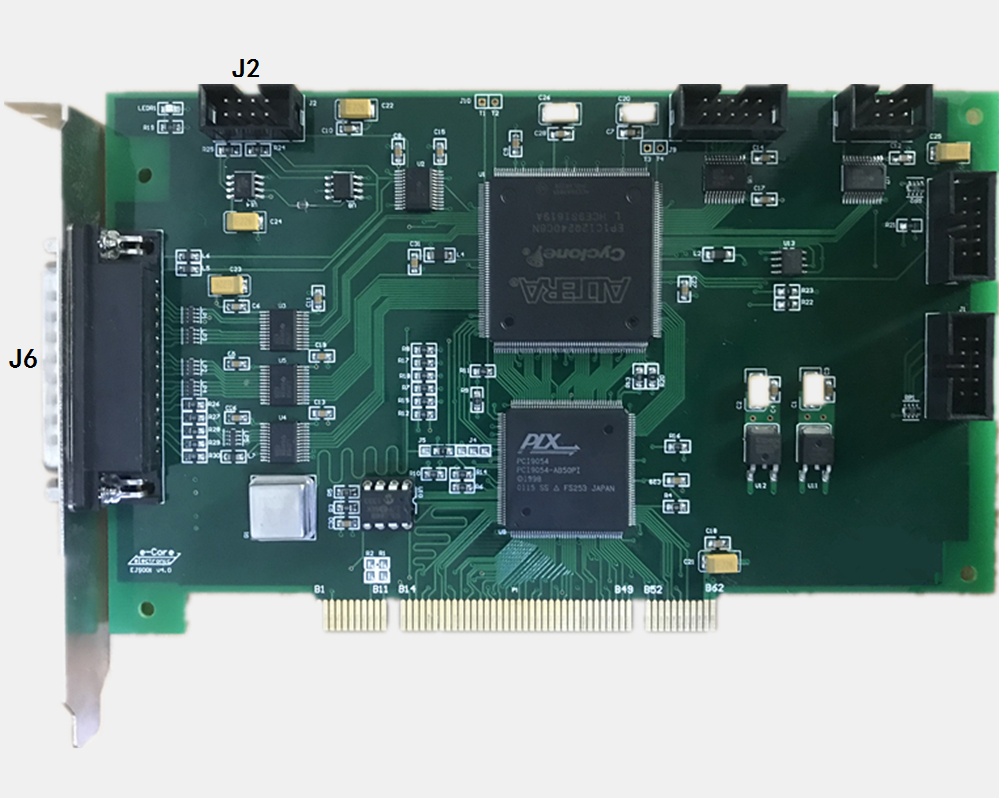

J6：信号输入接口
J2：同步信号输出接口

三．接口定义
 J6：信号输入接口
采用 DB25 针式插座，信号定义如下：

序号	符号	引脚定义		序号	符号	引脚定义
1	FrmOut	帧同步信号		14	HSyncOut	行同步信号
2	G0	GPIO0#		15	G1	GPIO1#
3	G2	GPIO2#		16	G3	GPIO3#
4	T0	剔除输出信号 0#		17	T1	剔除输出信号 1#
5	T2	剔除输出信号 2#		18	T3	剔除输出信号 3#
6	A0	报警输出信号 0#		19	A1	报警输出信号 1#
7	A2	报警输出信号 2#		20	A3	报警输出信号 3#
8	A4	报警输出信号 4#		21	A5	报警输出信号 5#
9	A6	报警输出信号 6#		22	A7	报警输出信号 7#
10	CA	编码输入信号 A		23	CB	编码输入信号 B
11	CZ	编码输入信号 z		24	FrmIn	帧输入信号（传感器 1#
12	Tagln	幅输入信号（传感器 2#）		25		GND
13		GND


J2：同步信号输出接口
采用 IDC-8 针式插座，信号定义如下：

序号	符号	引脚定义	序号	符号	引脚定义
1	FrmOut	帧同步信号+（TTL）	2	FrmOutGND	帧同步信号-
3	HSyncOut	行同步信号+（TTL）	4	HSyncOutGND	行同步信号-
5	HSync422	行同步信号+(RS422)	6	HSync422	行同步信号-(RS422)
7	HSyncLVDS	行同步信号+(LVDS)	8	HSyncLVDS	行同步信号-(LVDS)
