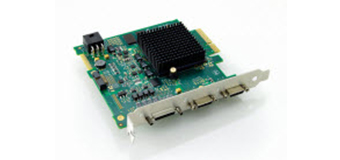

图像采集卡 Xcelera-CL PX4 Dual
点击 ：
概述
在DALSA的X64系列成熟的技术和性能基础上，X64 Xcelera™系列充分利用了PCI Express（PCIe）Gen 2.0的平台，将传统的图像采集和处理技术的性能和灵活性提升至新的水平。PCIe的点对点技术不需要总线负载，只要消耗极低的CPU，即可同时进行图像的采集和传输。Xcelera-CL PX4 Dual是一款灵活性极高的PCIe图像采集卡，支持从两台独立的CameraLink™ Base相机采集图像，图像传输速率高达1024MB/s。其成本低廉，可从多tap的线阵和面阵彩色/黑白相机同时采集图像；此外，还提供Bayer 解码和实时阴影校正的板载FPGA处理功能，这些性能使得Xcelera-CL PX4 Dual成为各种低成本应用方案的理想选择。
主要功能
※ 从CameraLink Base相机采集图像；
※ 半高PCI Express x4采集卡；
※ 从2台CameraLink Base相机同时采集图像或从
1台CameraLink Medium相机采集图像；
※ 支持从面阵和线阵的黑白/RGB数字相机同时采集图像；
※ 图像数据传输到主机的速率为1024MB/s；
※ 每通道采集图像速率高达255MB/s（总量为510MB/s）；
※ 板载处理功能包括基于FPGA的处理引擎；
※ 为每个通道提供单独的Bayer 解码和实时阴影校正；
※ 符合ROHS认证；
参数规格
Xtium-CL MX4
产品特点
半高PCI Express Gen 2.0 ×4采集卡
兼容CameraLink Rev 2.0
支持从2台CameraLink Base相机同时采集图像或从1台CameraLink Medium、Full或80bit (Deca) 相机采集图像
像素时钟可达85MHz
数据在实现最大数据传输速率的同时可扩展传输距离
增强功能集支持高级CameraLink Pixel/Tap配置
支持Windows7和Windows 8 (32/64bit)操作系统
完全支持免费的Sapera LT SDK和T2IR
符合FCC、CE和ROHS认证
PoCL供电技术
性能参数
在DALSA的X64系列成熟的技术和性能基础上，X64 Xcelera™系列充分利用了PCI Express（PCIe）Gen 2.0的平台，将传统的图像采集和处理技术的性能和灵活性提升至新的水平。PCIe的点对点技术不需要总线负载，只要消耗极低的CPU，即可同时进行图像的采集和传输。Xcelera-CL PX4 Dual是一款灵活性极高的PCIe图像采集卡，支持从两台独立的CameraLink™ Base相机采集图像，图像传输速率高达1024MB/s。其成本低廉，可从多tap的线阵和面阵彩色/黑白相机同时采集图像；此外，还提供Bayer 解码和实时阴影校正的板载FPGA处理功能，这些性能使得Xcelera-CL PX4 Dual成为各种低成本应用方案的理想选择。
※ 从CameraLink Base相机采集图像；
※ 半高PCI Express x4采集卡；
※ 从2台CameraLink Base相机同时采集图像或从
1台CameraLink Medium相机采集图像；
※ 支持从面阵和线阵的黑白/RGB数字相机同时采集图像；
※ 图像数据传输到主机的速率为1024MB/s；
※ 每通道采集图像速率高达255MB/s（总量为510MB/s）；
※ 板载处理功能包括基于FPGA的处理引擎；
※ 为每个通道提供单独的Bayer 解码和实时阴影校正；
※ 符合ROHS认证；
参数规格
| 型号 | Xcelera-CL PX4 Dual |
| 产品ID | OR-X4C0-XPD00 |
| 相机接口 | 2 Base 或1 Medium |
| 相机格式 | Base 或Medium CameraLink |
| 像素时钟 | 最大85 MHz |
| 像素位数 | 最高16bit |
| 相机Tap数 | 2 x 3 taps/8-bit 或4 taps/8-bit |
| 总线 | PCIe x4 |
| 帧存 | 128 MB |
| 高级功能 | ILUTS，平场校正，坏点校正，Bayer，PoCL |
| 软件 | Sapera LT, 32/64-bit |
| GPIO | 板载4入4出 |
Xtium-CL MX4
产品特点
半高PCI Express Gen 2.0 ×4采集卡
兼容CameraLink Rev 2.0
支持从2台CameraLink Base相机同时采集图像或从1台CameraLink Medium、Full或80bit (Deca) 相机采集图像
像素时钟可达85MHz
数据在实现最大数据传输速率的同时可扩展传输距离
增强功能集支持高级CameraLink Pixel/Tap配置
支持Windows7和Windows 8 (32/64bit)操作系统
完全支持免费的Sapera LT SDK和T2IR
符合FCC、CE和ROHS认证
PoCL供电技术
性能参数
| 型号 | Xtium-CL MX4 |
| 产品ID | OR-Y4C0-XMX00 |
| 相机接口 | 1× Full、80-bit (Deca)、Medium或2× Base |
| 相机格式 | Base，Medium或Full CameraLink，PoCL |
| 像素时钟 | 最大85 MHz |
| 像素位数 | 最大16bit |
| 相机Tap数 | 最大10 taps/8-bit |
| 总线 | PCIe ×4 Gen2 |
| 帧存 | 512MB |
| 高级功能 | ILUTS，平场校正，坏点校正，Bayer，PoCL |
| 操作系统 | Windows 7和8 (32/64bit) |
| 软件 | Sapera Vision Software |
| GPIO | 板载4入4出 |
