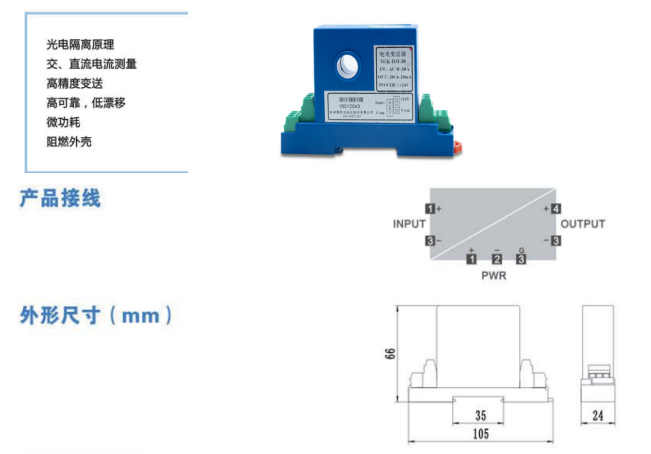

电流隔离传感器—交直流电流传感器
点击 ：
技术指标
| 产品型号 | RST32000 | ||
| 输入特性 | |||
| 输入范围 | AC/DC 10mA,30mA,100mA-5A,(外置分流器可扩展) | ||
| 允许过输入 | 10倍标称输入电流值，持续1S,间隔300s,重复5次不击穿 | ||
| 线性测量范围 | 0%~120%,bia | ||
| 输入响应 | ±DC/20Hz〜10kHz | ||
| 输入阻抗 | Ri=0.05V/1*(1*代表被测电流) | ||
| 输出特性 | |
||
| 输出类型 | 跟踪电压输出 | 平均值电压输出 | 平均值电流输出 |
| 输出规格 | AC/DC 0-3.5V, 0-5V | DC/DC 0-5V,0-10V, 1~5V | AC/DC 0〜20mA,4~20mA |
| 准确度等级 | 0.1 | 0.2 | 0.2 |
| 负载能力 | 5mA | 500Ω | 500Ω |
| 响应时间 | ≤15μs | ≤500mS | ≤500mS |
| 温度漂移 | 200*10 -6/℃ | 100*10-6/℃ | 100*10-6/℃ |
| 其他特性 | |||
| 辅助电源 | DC 24V | ||
| 静态电流 | ≤1W ≤30mA |
||
| 隔离特性 | 输入、输出、电源三方隔离 | ||
| 隔离耐压 | DC5kV, 1min |
||
| 工作环境温度 | ’-40℃〜+85℃ | ||
| 储存温度 | ’-40℃〜+85℃ | ||
| 外壳防护等级 | IP20 | ||
| 平均无故障工作时间（MTBF） | ＞50000h | ||
| 外壳材料(Aco. To UL94 v-0) | 阻燃ABS | ||
| 安装 | 卡装式结构，适合于NS35/7.5型、NS35/15型或欧洲EN50022型标准导轨 |
||
