一、 概述：
高速在线二维码检测和识别系统，可安装于洗衣粉生产装袋平台上，进行二维码数字的高速图像获取和识别。系统通过嵌入式摄像机采集二维码图像，将识别出的二维码数据与生产订单的数据库源数据进行对比，实时发现空码、错码等数字问题并声光报警，同时可以生产线设备协调完成停机或剔废等处理。
二、 系统结构和组成

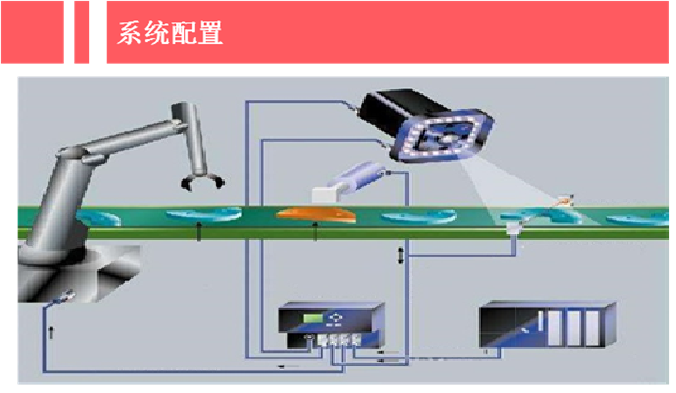

系统主要由嵌入式相机、触摸显示一体显示屏、光源、报警灯等外设组成。 三、 系统工作原理和流程
嵌入式相机安装在物料上方，相机接收到生产包装平台的触发信号触发光源照射同时拍照获取二维码图像，嵌入式相机处理器对图像进行增强、变形矫正、二维码检测、识别等处理获取二维码数据，然后将识别出的数据与生产订单的数据进行对比，实时显示屏上显示识别信息和图像。当发现空码、错码等问题时进行声光报警，同时向生产包装平台输出控制，实现生产包装平台的停机，待人工对有问题的产品进行处理。

四、 系统设计功能
1. 可检测和识别洗衣袋上的二维码信息。
2. 具有对码源数据比对功能。
3. 具有空码、错码检测能力。
4. 具有二维码检测图像和检测码实时显示功能。
5. 具有声光报警、配合生产设备实现停机功能。

五、 系统设计技术指标
1. 相机数：1个
2. 相机分辨率：500万
3. 视场：100 mm x 100mm
4. 成像分辨率：0.06mm/像素
5. 光源：白色LED脉冲触发
检测速度：5个码/秒
