睿视通高速在线可变码检测系统
点击 ：
睿视通高速在线可变码检测系统概 述
睿视通研制的RST1700系列高速在线可变码检测系统，可安装于印刷喷码平台、离线检品机及各类标签检品机上，进行可变码的高速拍照和识别。系统通过CMOS像机采集可变码图像，将识别出的可变数据与导入的数据库源数据进行比对，实时发现重码、漏码、错码、坏码等数据问题和喷印质量缺陷，可控制周边设备进行标废、临时停机或剔废等处理，亦可设定发出声光报警。随着近年来国内外产品包装上加印二维码、一维码、验证码及组合等标识的快速兴起，高速在线可变码检测系统具有巨大的市场应用潜力。

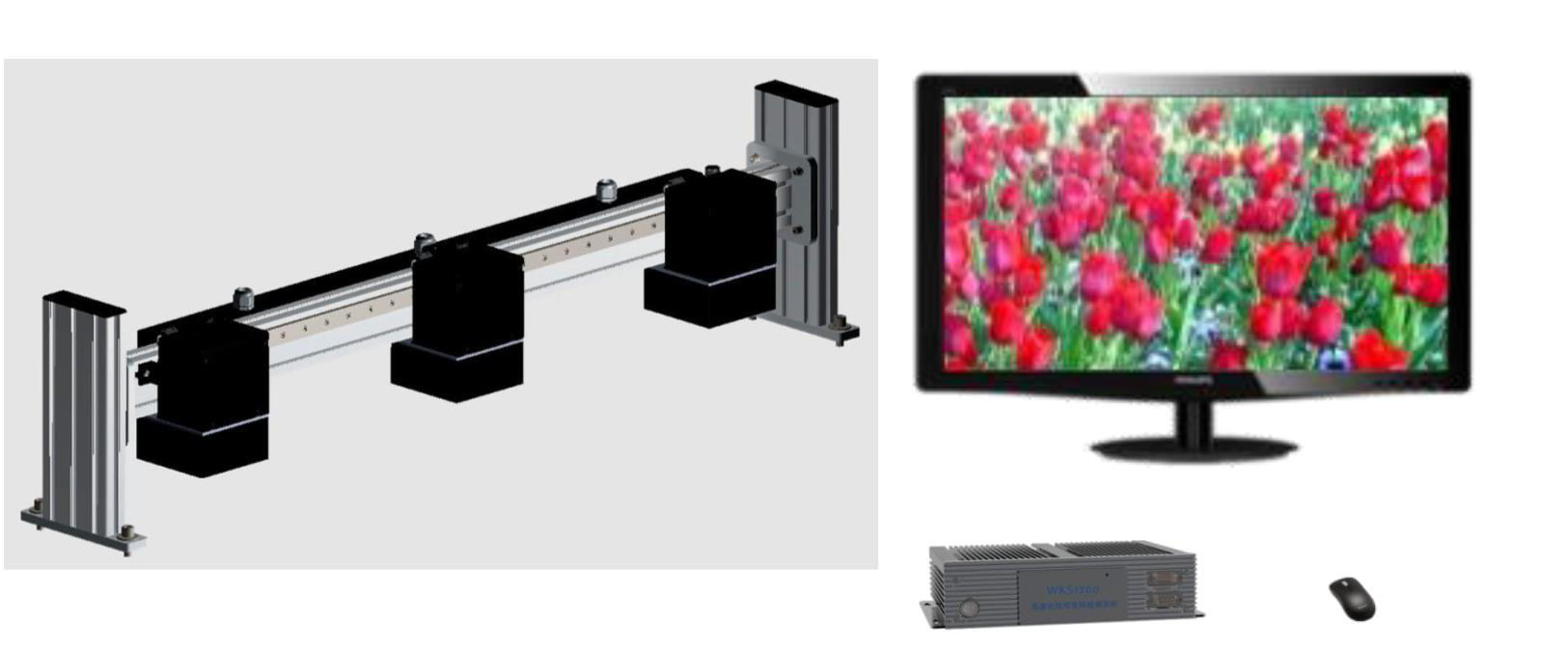

系统构成
相机与支架 主控、显示器、键盘鼠标
+大线电缆（长度可选配），+外触发传感器
睿视通研制的RST1700系列高速在线可变码检测系统，可安装于印刷喷码平台、离线检品机及各类标签检品机上，进行可变码的高速拍照和识别。系统通过CMOS像机采集可变码图像，将识别出的可变数据与导入的数据库源数据进行比对，实时发现重码、漏码、错码、坏码等数据问题和喷印质量缺陷，可控制周边设备进行标废、临时停机或剔废等处理，亦可设定发出声光报警。随着近年来国内外产品包装上加印二维码、一维码、验证码及组合等标识的快速兴起，高速在线可变码检测系统具有巨大的市场应用潜力。
系统构成
相机与支架 主控、显示器、键盘鼠标
+大线电缆（长度可选配），+外触发传感器
相机与支架 主控、显示器、键盘鼠标
+大线电缆（长度可选配），+外触发传感器
功 能
RST1700系统核心功能是对二维码、一维码及数字验证码进行高速拍照与识别。
系统完整功能如下：
1. 可检测识别常用二维码，为QR、DM和PDF417共三种。
2. 可检测识别常用一维条形码/药品电子监管码，为EAN13、Code128c、 EAN8、UCC/EAN-128、Code39、ITF25、UPCA、UPCE共八种。
3. 独立或与喷码控制系统配合具有解码数据与码源数据库比对功能，具有可变码
源数据库导入功能。
4. 具有可变码偏位、错位、重位检测能力（相对于设定的原始码位置）。
5. 独立或与喷码控制系统配合具有重码、错码、坏码、无码检测能力。
6. 具有二维码纠错能力检测，一维码综合等级检测功能。
7. 具有检测可变数据喷印墨赃、露白、缺印、走版等质量问题能力。
8. 可变码检测结果数据可上载（给外部系统）、记录存储、建库和实时查询。
9. 可变码检测图像可实时抽样显示。当可变码有对应验证码时，一二维码图像与
验证码图像可在界面上归类集中显示。
10. 具有缺陷记录、查询功能，具有缺陷记录图像样图及其查看功能。
11. 具有检测数据统计和报告功能，统计总检测数、合格数、重码数、未检出数。
统计数据可实时显示，检测完成时生成输出报表。
12. 独立或与喷码控制系统可配合完成缺陷后处理，可实现声光报警、停机、标
废、剔废及其组合。
13. 具有工程建立、存储和重复调用功能。
14. 系统机械结构支持换版时可手动快速调整和锁定像机位置。
15. 系统设置、操作简便，长期运行稳定可靠。
RST1700系统核心功能是对二维码、一维码及数字验证码进行高速拍照与识别。
系统完整功能如下：
1. 可检测识别常用二维码，为QR、DM和PDF417共三种。
2. 可检测识别常用一维条形码/药品电子监管码，为EAN13、Code128c、 EAN8、UCC/EAN-128、Code39、ITF25、UPCA、UPCE共八种。
3. 独立或与喷码控制系统配合具有解码数据与码源数据库比对功能，具有可变码
源数据库导入功能。
4. 具有可变码偏位、错位、重位检测能力（相对于设定的原始码位置）。
5. 独立或与喷码控制系统配合具有重码、错码、坏码、无码检测能力。
6. 具有二维码纠错能力检测，一维码综合等级检测功能。
7. 具有检测可变数据喷印墨赃、露白、缺印、走版等质量问题能力。
8. 可变码检测结果数据可上载（给外部系统）、记录存储、建库和实时查询。
9. 可变码检测图像可实时抽样显示。当可变码有对应验证码时，一二维码图像与
验证码图像可在界面上归类集中显示。
10. 具有缺陷记录、查询功能，具有缺陷记录图像样图及其查看功能。
11. 具有检测数据统计和报告功能，统计总检测数、合格数、重码数、未检出数。
统计数据可实时显示，检测完成时生成输出报表。
12. 独立或与喷码控制系统可配合完成缺陷后处理，可实现声光报警、停机、标
废、剔废及其组合。
13. 具有工程建立、存储和重复调用功能。
14. 系统机械结构支持换版时可手动快速调整和锁定像机位置。
15. 系统设置、操作简便，长期运行稳定可靠。

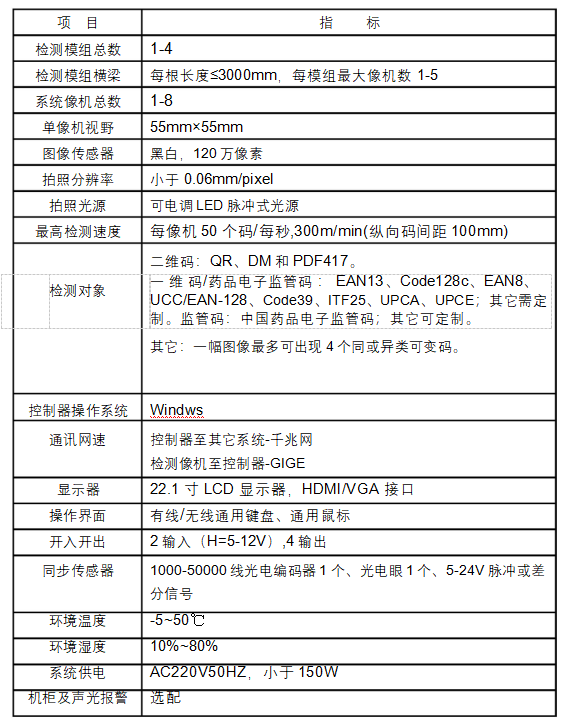

技术指标

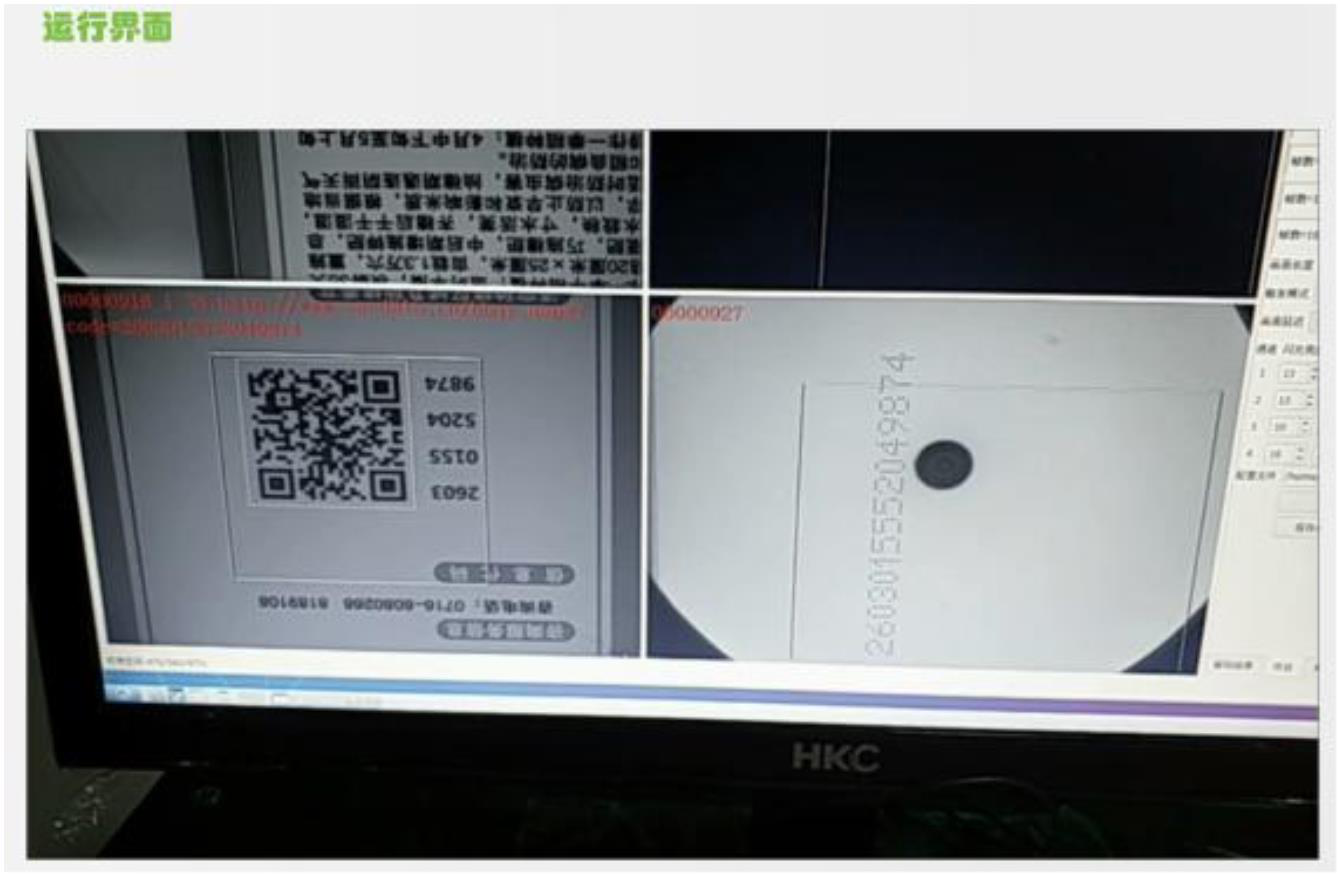

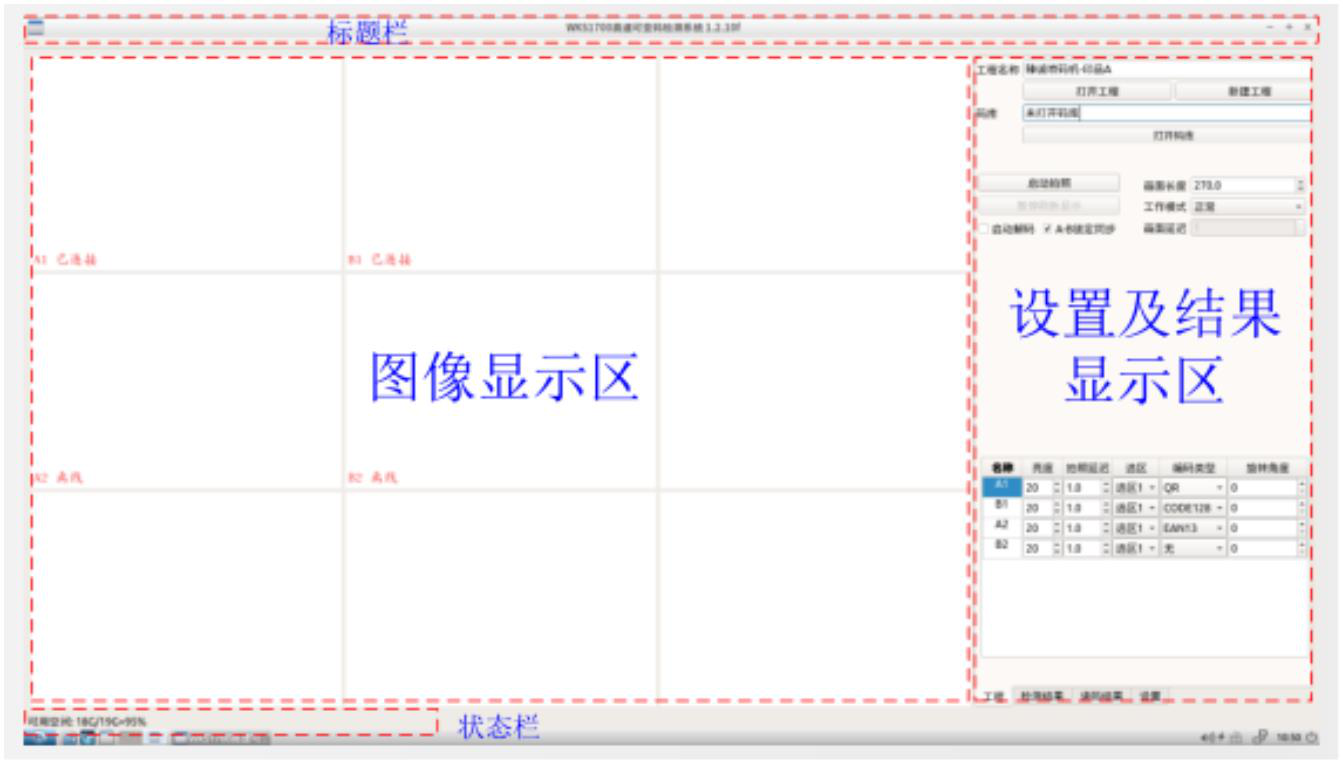

系统界面
外形尺寸RST1700 系统，适用于滚筒长度500~4000mm 的喷码机、复检机等印刷设备。 支架外形尺寸如下图。
外触发传感器需同时配置光电编码器和光电眼，详见“技术指标”要求。
| AC220输入 外触发信号输入 | 光电眼 |
